Apa maksud QP dan AV dalam EMI menjalankan ujian pelepasan?

Dalam ujian EMC, EMI (gangguan elektromagnet) merangkumi ujian pelepasan (CE) yang dijalankan dan pengujian pelepasan (RE). CE menilai gangguan yang dijalankan di sepanjang kuasa atau garis isyarat, sementara menilai semula gangguan yang dipancarkan melalui ruang sebagai medan elektromagnet. Kedua -duanya menilai gangguan yang berpotensi menyebabkan peranti luaran.

Dalam ujian EMI yang dijalankan (CE), apa yang dilakukanQpdanAvaberdiri untuk? Ketiga jenis pengukuran yang paling sering dirujuk adalahPK (puncak), QP (quasi-puncak), danAV (purata).

• PK (puncak):Mengukurnilai maksimumberlaku dalam masa unit.
• QP (quasi-puncak):Langkah aNilai purata berwajaranDalam masa unit, di mana beratnya bergantung pada kedua -dua amplitud dan kadar pengulangan denyutan.
• Av (purata):MengukurNilai purata sebenarsepanjang masa unit.

Penjelasan terperinci:

Pengesanan 1.Peak (PK):

Mempunyai pemalar masa caj yang sangat singkat dan pemalar masa pelepasan yang panjang.

Boleh dengan cepat mengenakan nilai stabil denyutan yang sangat sempit dan memegang voltan puncak untuk masa yang agak lama selepas isyarat hilang.

Diutamakan dalam banyak ujian EMC kerana satu nadi amplitud tinggi boleh menyebabkan kerosakan (contohnya, dalam peralatan digital) tanpa memerlukan tenaga yang berterusan dari masa ke masa.

2. Pengesanan Quasi-Peak (QP):

Ciri -ciri pemalar masa caj dan pelepasan antara puncak dan pengesan purata.

Output semasa tempoh pengukuran bergantung pada kedua -dua amplituddankadar pengulangan denyutan.

Berkorelasi dengan baik dengan tahap gangguan gangguan terhadap persepsi pendengaran manusia (sejarah penting untuk penerimaan siaran).

3. Pengesanan (AV):

Ciri -ciri caj yang sama dan pemalar masa pelepasan.

Terutamanya sesuai untuk mengukur isyarat gelombang berterusan (CW).

Amalan Ujian:

Ujian biasanya bermula dengan mengukurPknilai merentasi julat kekerapan.

Jika margin yang mencukupi wujud di bawah garis had untuk nilai PK di semua frekuensi, ujian untuk QP dan AV boleh diketepikan (kerana ia akan menjadi lebih rendah).

Piawaian sepertiFCC Bahagian 15danEN 55022 (atau penggantinya en IEC 55032)nyatakan had terutamanya untukQpdanAvnilai. Had PK sering lebih tinggi atau digunakan sebagai alat pemeriksaan.

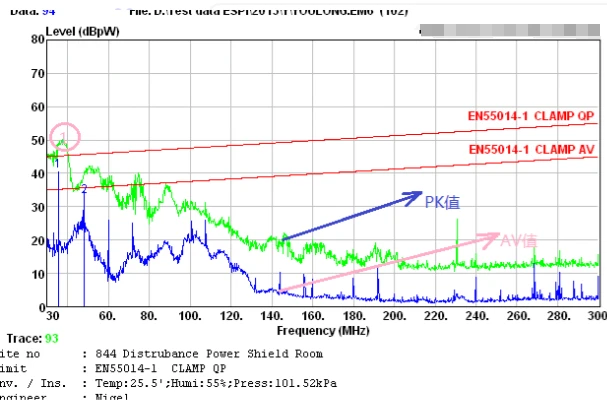

Penerima ujian biasanya memaparkanPkjejak pertama. Nilai QP dan AV kemudiannya diperoleh dari jejak ini menggunakan mod pengesan masing -masing.

Hubungan antara nilai -nilai di mana -mana titik kekerapan yang diberikan selalu:Pk> qp> av.
